W Scout monitorujesz wszystkie maszyny, również te bez kontrolera CNC lub PLC.
Jeśli w swojej firmie posiadasz maszyny konwencjonalne, tj. takie, które nie są sterowane numerycznie przez kontroler CNC lub PLC i chcesz monitorować ich pracę, to mamy na to sposób. Dotyczy to równieżstarszych maszyn CNC,pras krawędziowychczylaserów.
W celu monitorowania pracy tych maszyn, produkujemy moduły BIOS-IO:
Rodzina modułów BIOS-IO

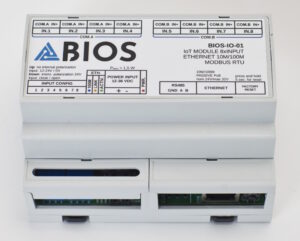

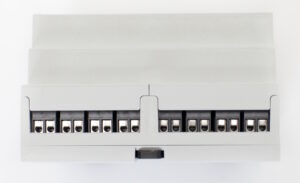

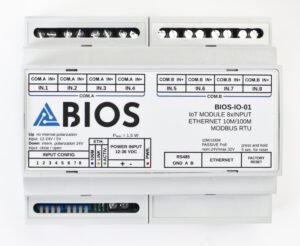

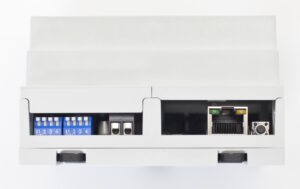

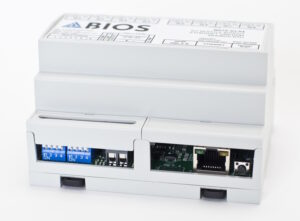

BIOS-IO-01
- odczyt stanów 8 wejść cyfrowych przez LAN
- częstotliwość odczytu 3 kHz
- wejścia 12-24 V DC lub otwarte/zamknięte
- komunikacja HTTP JSON
- zasilanie Passive PoE lub śrubowe
- montaż na szynę DIN
- bez potrzeby programowania

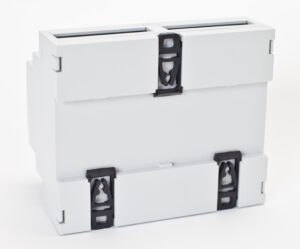

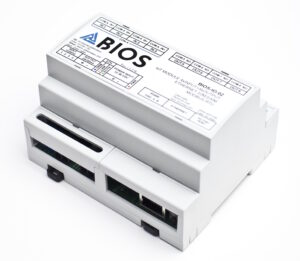

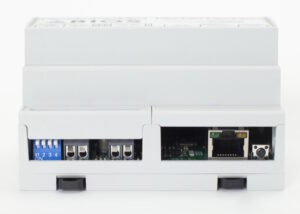

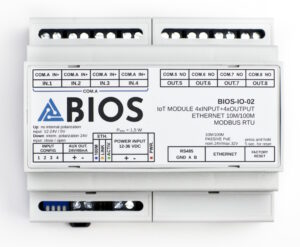

BIOS-IO-02
- odczyt stanów 4 wejść cyfrowych przez LAN
- 4 wyjścia przekaźnikowe sterowanie przez LAN
- częstotliwość odczytu 3 kHz
- 12-24 V DC lub otwarte/zamknięte
- komunikacja HTTP JSON
- zasilanie Passive PoE lub śrubowe
- montaż na szynę DIN
- bez potrzeby programowania

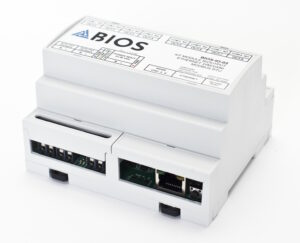

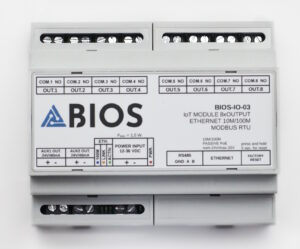

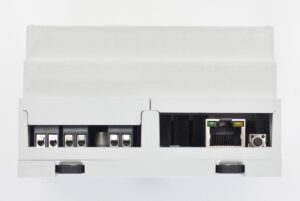

BIOS-IO-03
- 8 wyjść przekaźnikowych sterowanych przez LAN
- komunikacja HTTP JSON
- zasilanie Passive PoE lub śrubowe
- montaż na szynę DIN
- bez potrzeby programowania

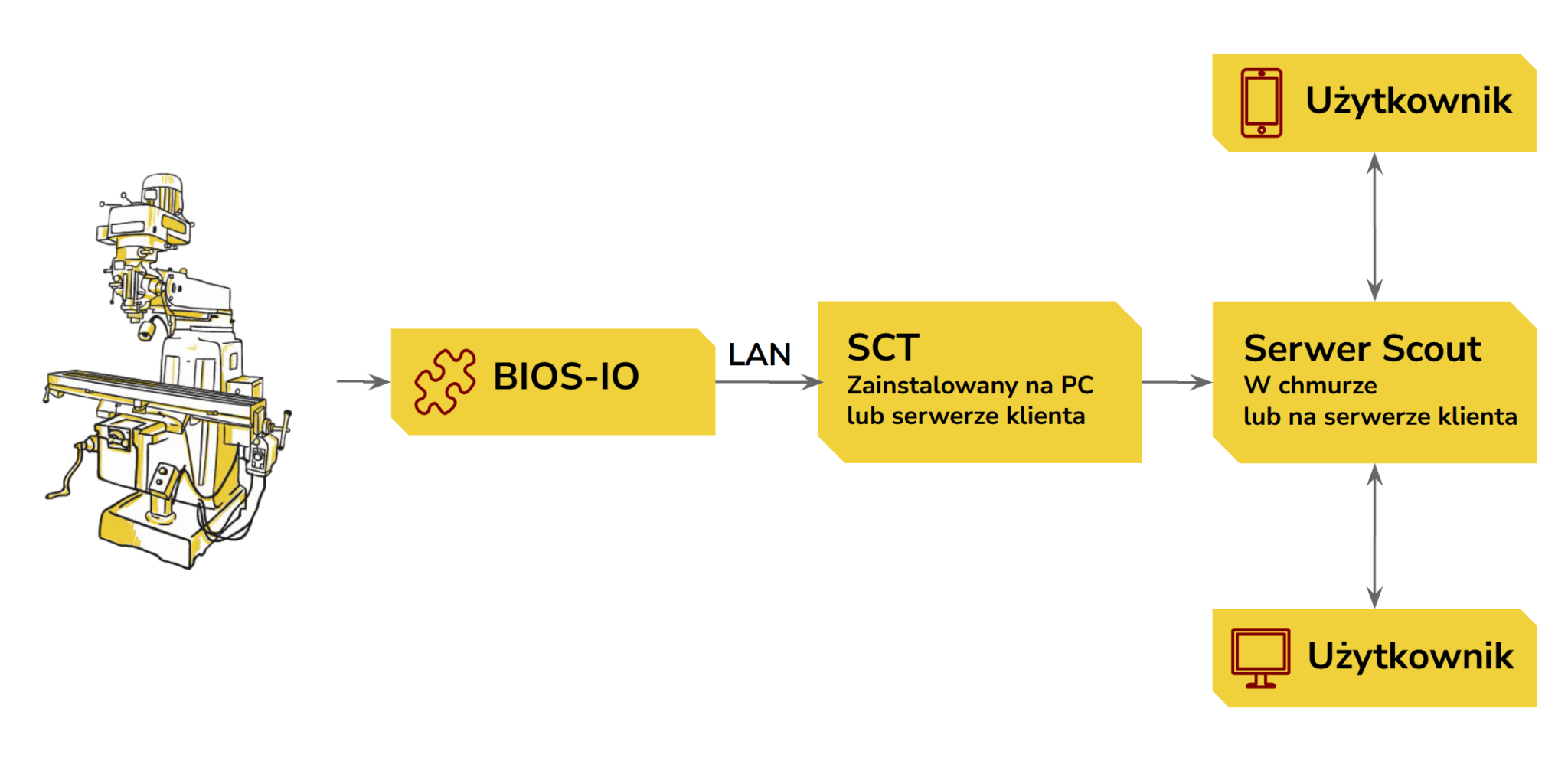

Dzięki modułom z rodziny BIOS-IO możliwe jest odczytywanie stanów sygnałów analogowych z maszyny lub ustawianie wyjść przekaźnikowych. Komunikacja odbywa są przez sieć LAN i HTTP JSON do naszego oprogramowania SCT. SCT dalej przekazuje dane do serwera Scout:
Pod moduł BIOS-IO często podłączane są sygnały np. z „lampki sygnalizacyjnej” zamontowanej na maszynie. Wejścia w module pracują również w trybiezliczania impulsów. Konfiguracja modułu sprowadza się jedynie do ustawienia na nim adresu IP w sieci LAN.
Przykładowe informacje, które można odczytywać przez moduł BIOS-IO:
- stan maszyny: pracuje, niepracuje, obecność alarmu itp
- stan peryferiów, np. otwarte drzwi maszyny
- moment naciśnięcia pedała w prasie krawędziowej ( = praca)
- zliczanie elementów, np. w lakierni lub innej maszynie, gdzie elementy przemieszczają się po taśmie, rolkach lub w inny sposób
- zliczanie obrotów wałków w maszynach drukujących ( = metry materiału, prędkość)
- …dowolne inne informacje identyfikowalne przez sygnały 12-24 V DC lub przez zamknięcie obwodu!
Dane techniczne BIOS-IO
Pobierz karty katalogowe modułów BIOS-IO:
Po więcej informacji wejdź również na stronę: https://bios-iot.com/
Zastosowanie modułów BIOS-IO pozwala na monitorowanie pracy dowolnej maszyny.W przypadku, kiedy sieć LAN jest niedostępna, stosujemy moduły z komunikacją GSM.
